建筑圖

建筑設計說明、一層平面圖、二層平面圖、隔熱層平面圖、屋頂平面圖、正立面、左立面、右立面、背立面、檐口大樣，節點大樣、剖立面、各層樓梯大樣、門窗表等大樣。

結構圖

結構設計說明，基礎平面布置圖，二層結構平面及板配筋圖，二層梁配筋圖，屋面層結構布置圖，樓梯詳圖，各層樓梯大樣圖、檐口及節點大樣。

給排水圖

給排水設計說明，一層給排水平面圖，二層給排水平面圖，屋

面排水平面圖，給排水系統原理圖，衛生間給排水詳圖，化糞池大樣圖。

電氣圖

電氣設計說明，配電系統圖，一層照明平面圖，二層照明平面圖，一層插座平面圖，二層插座平面圖，一層通訊平面圖，二層通訊平面圖，接地平面圖，防雷平面。

設計功能

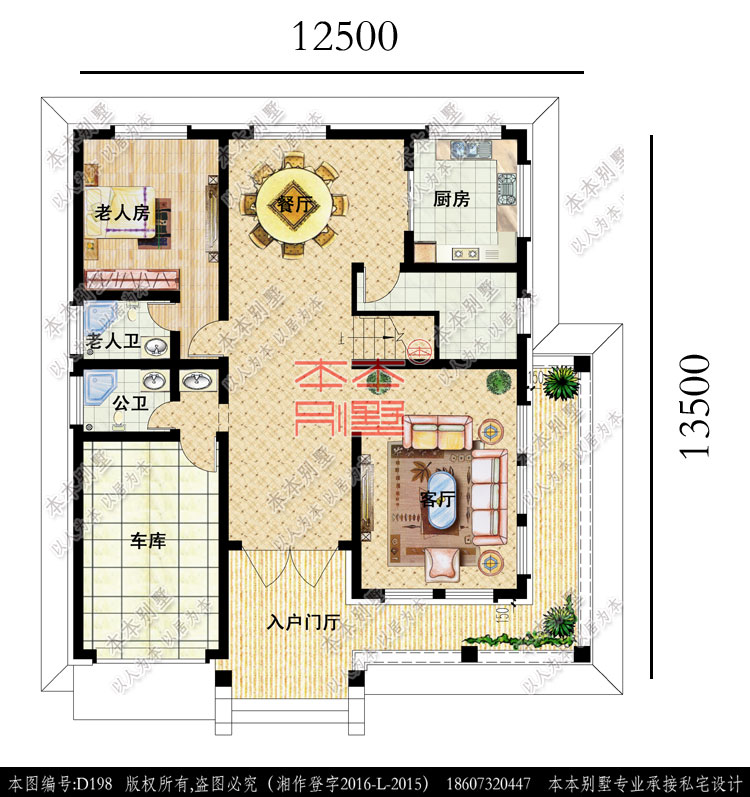

一層

玄關、客廳（復式挑空）、老人房（帶衛生間）、廚房、餐廳、儲藏室、車庫、公衛、樓梯。

二層

客廳、主臥（帶書房、套衛）、二間臥室、公衛。
