農村房屋設計圖漂亮三層多房間別墅設計圖多露臺別墅施工圖
圖紙編號： D221
寶貝價格：1598 元
層 數：三層別墅
結構形式：不限
開間：13.2m
進 深：12.7m
占地面積：㎡
建筑面積：㎡
建筑風格：美式風格
本棟別墅圖紙編號：D221
本棟別墅為錯層設計，小面寬多臥室，多露臺。
| 圖紙內容 | |||
| 建筑圖 | 建筑設計說明、一層平面圖、二層平面圖、三層平面圖、隔熱層平面圖、屋頂平面圖、正立面左立面、右立面、背立面、檐口大樣，節點大樣、剖立面、各層樓梯大樣、門窗表等大樣。 | ||
| 結構圖 | 結構設計說明，基礎平面布置圖，二層結構平面及板配筋圖，二層梁配筋圖，三層結構平面及板配筋圖，三層梁配筋圖，屋面層結構布置圖，樓梯詳圖，各層樓梯大樣圖、檐口及節點大樣。 | ||
| 給排水圖 | 給排水設計說明，一層給排水平面圖，二層給排水平面圖，三層給排水平面圖，屋面排水平面圖，給排水系統原理圖，衛生間給排水詳圖，化糞池大樣圖。 | ||
| 電氣圖 | 電氣設計說明，配電系統圖，一層照明平面圖，二層照明平面圖，三層照明平面圖，一層插座平面圖，二層插座平面圖，三層插座平面圖，一層通訊平面圖，二層通訊平面圖，三層通訊平面圖，接地平面圖，防雷平面。 | ||
| 設計功能 | |||

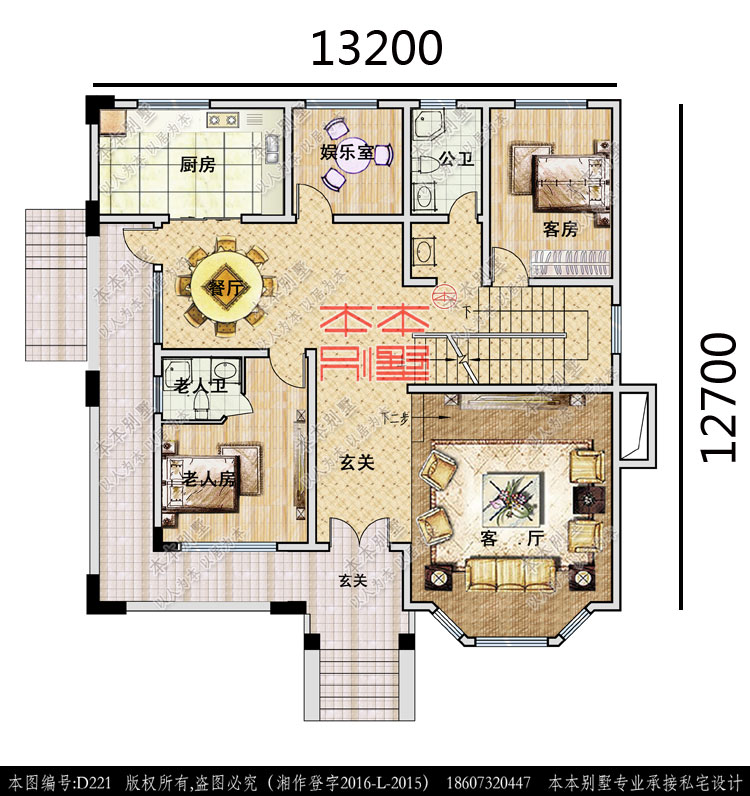

| 一層 | 玄關、客廳（錯層）、老人房（帶套衛）、臥室、娛樂室、廚房、餐廳、公衛、樓梯。 | ||

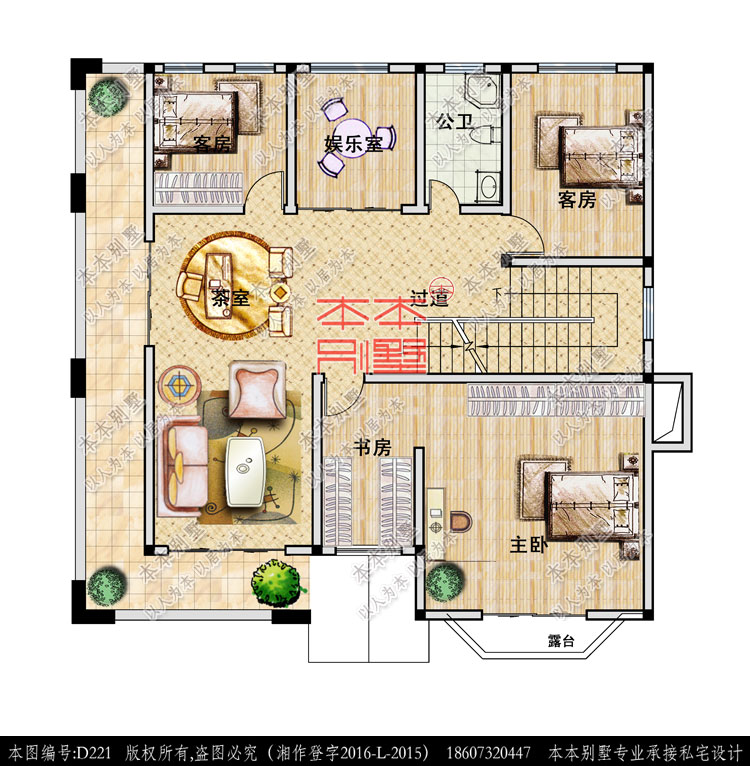

| 二層 | 客廳、主臥（帶衣帽間）、三間臥室、公衛，露臺、樓梯。 | ||

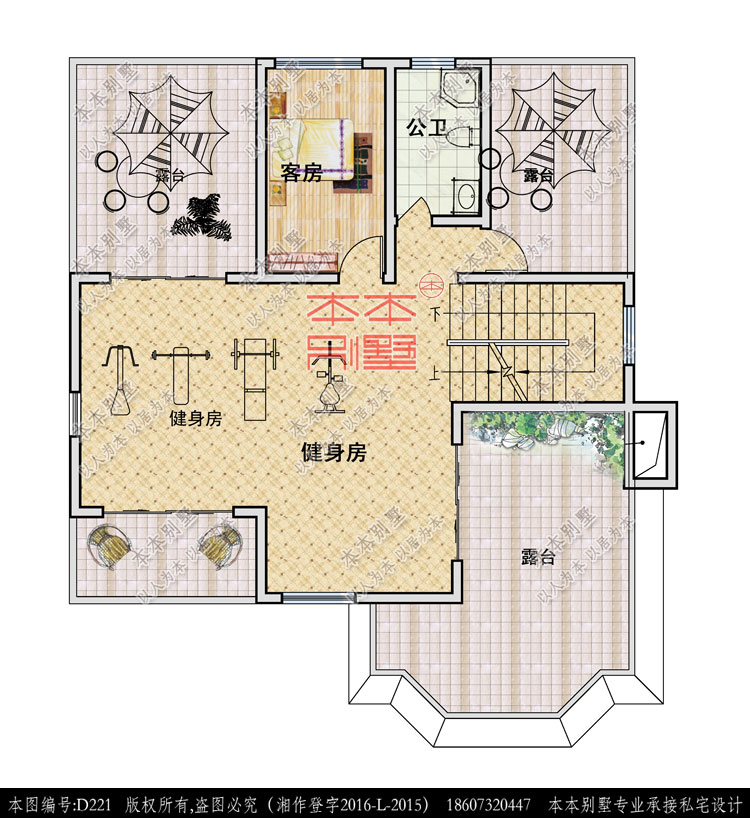

| 三層 | 臥室、公衛、四個露臺。 | ||

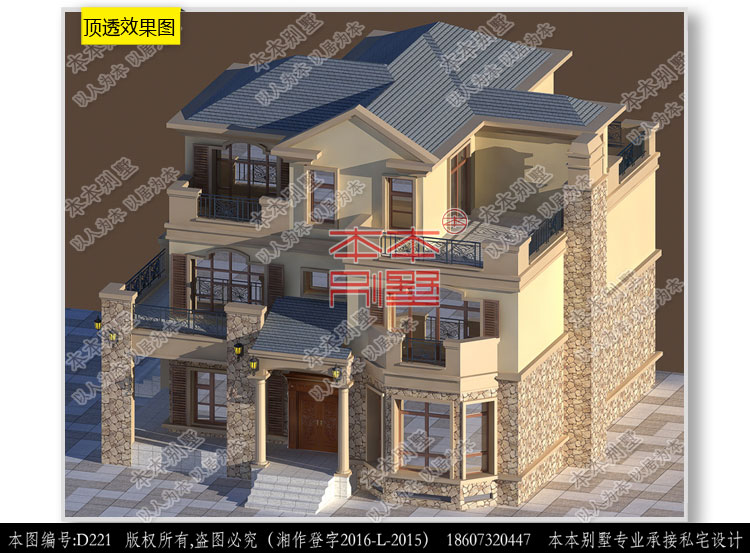

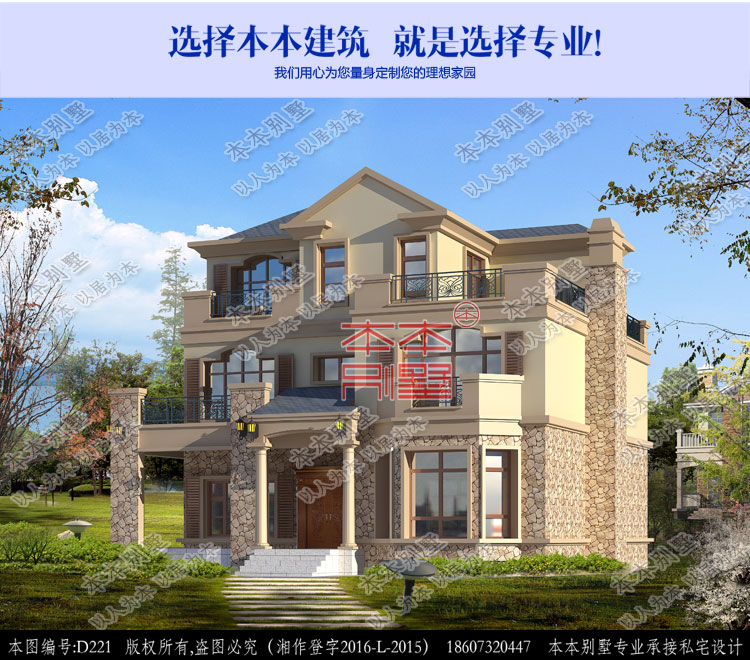

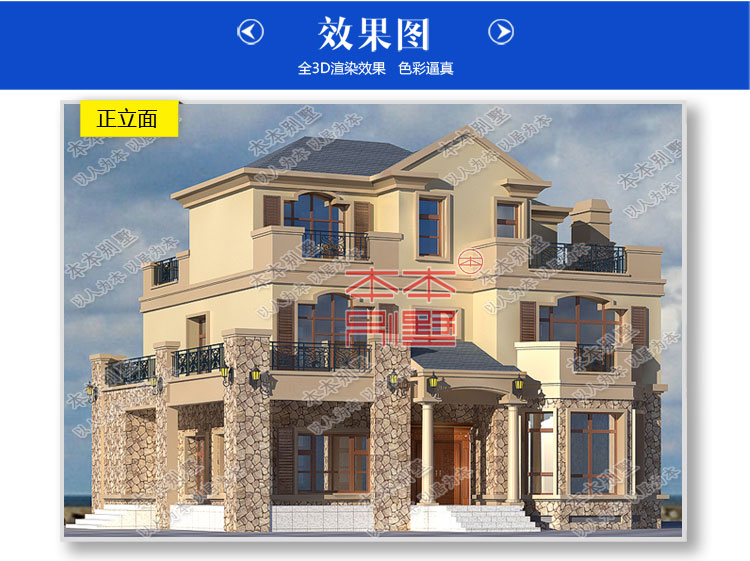

圖紙展示
