10*10米二層小別墅圖紙農村自建小別墅設計圖帶車庫別墅施工圖
圖紙編號： D244
寶貝價格：998 元
層 數：二層別墅
結構形式：不限
開間：10.44m
進 深：10.72m
占地面積：㎡
建筑面積：㎡
建筑風格：簡歐風格
本棟別墅圖紙編號：D244
本棟為三開間二層小別墅圖紙，帶車庫及主臥套房。
| 圖紙內容 | ||||
| 建筑圖 | 建筑設計說明、一層平面圖、二層平面圖、隔熱層平面圖、屋頂平面圖、正立面左立面、右立面、背立面、檐口大樣，節點大樣、剖立面、各層樓梯大樣、門窗表等大樣。 | |||
| 結構圖 | 結構設計說明，基礎平面布置圖，二層結構平面及板配筋圖，二層梁配筋圖，屋面層結構布置圖，樓梯詳圖，各層樓梯大樣圖、檐口及節點大樣。 | |||
| 給排水圖 | 給排水設計說明，一層給排水平面圖，二層給排水平面圖，屋面排水平面圖，給排水系統原理圖，衛生間給排水詳圖，化糞池大樣圖。 | |||
| 電氣圖 | 電氣設計說明，配電系統圖，一層照明平面圖，二層照明平面圖，一層插座平面圖，二層插座平面圖，一層通訊平面圖，二層通訊平面圖，接地平面圖，防雷平面。 | |||
| 設計功能 | ||||

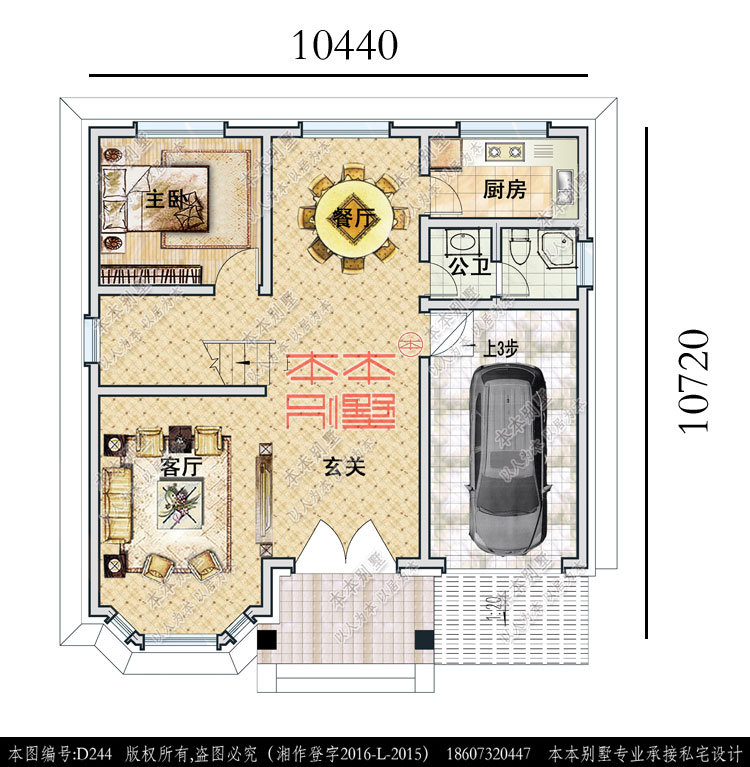

| 一層 | 玄關，客廳，臥室，廚房，餐廳，公衛，車庫，樓梯。 | |||

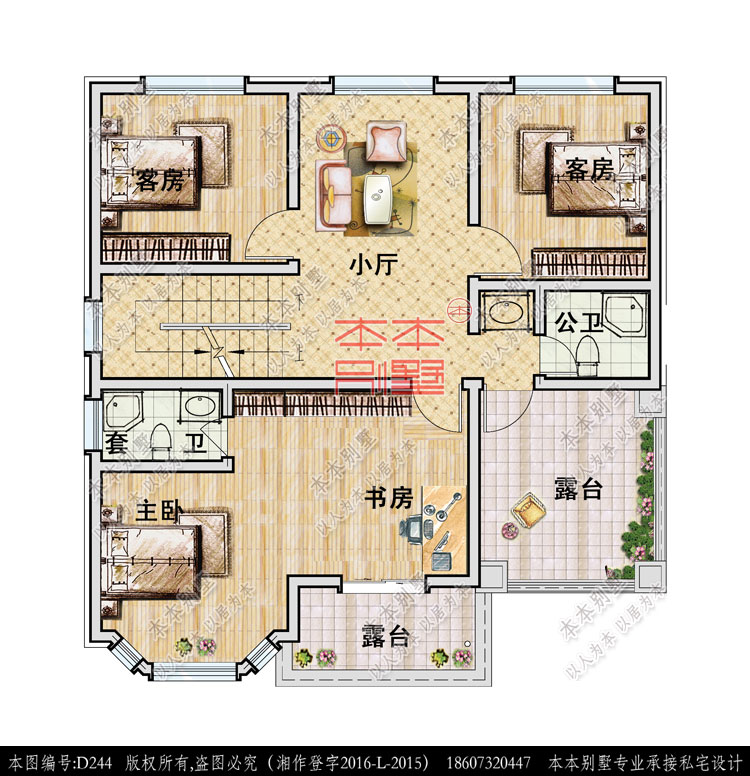

| 二層 | 家庭廳，主臥（帶書房，套衛），二間臥室，公衛，露臺。 | |||
圖紙展示
