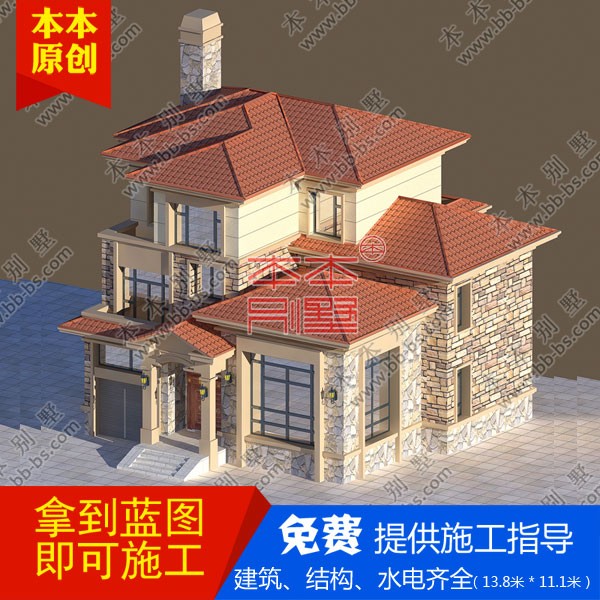

三層別墅設計圖復式挑空廳農村別墅帶車庫自建房設計圖
圖紙編號： D251
寶貝價格：1598 元
層 數：三層別墅
結構形式：不限
開間：13.8m
進 深：11.1m
占地面積：㎡
建筑面積：㎡
建筑風格：現代風格
本棟別墅圖紙編號：D251
本棟三層別墅為復式挑空廳別墅，帶國庫及露臺。
| 圖紙內容 | ||||
| 建筑圖 | 建筑設計說明、構造做法表、一層平面圖、二層平面圖、三層平面圖、隔熱層平面圖、屋頂平面圖、正立面、左立面、右立面、背立面、檐口大樣，節點大樣、剖立面、各層樓梯大樣、門窗表、頂棚平面圖等大樣。 | |||
| 結構圖 | 結構設計說明，基礎平面布置圖，二層結構平面及板配筋圖，二層梁配筋圖，三層結構平面及板配筋圖，三層梁配筋圖，屋面層結構布置圖，樓梯詳圖，各層樓梯大樣圖、檐口及節點大樣。 | |||
| 給排水圖 | 給排水設計說明，一層給排水平面圖，二層給排水平面圖，三層給排水平面圖，隔熱層給排水平面圖，屋面排水平面圖，給排水系統原理圖，衛生間給排水詳圖。 | |||
| 電氣圖 | 電氣設計說明，配電系統圖，一層照明平面圖，二層照明平面圖，三層照明平面圖，一層插座平面圖，二層插座平面圖，三層插座平面圖，一層通訊平面圖，二層通訊平面圖，三層通訊平面圖，接地平面圖，防雷平面。 | |||
| 設計功能 | ||||

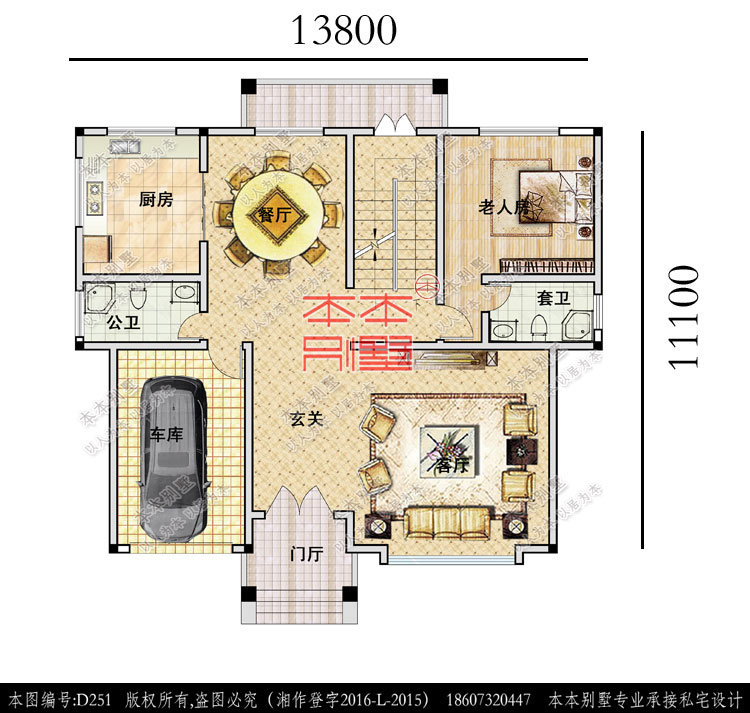

| 一層 | 門廳、客廳（復式挑空）、老人房（套衛）、廚房、餐廳、公衛、車庫、樓梯。 | |||

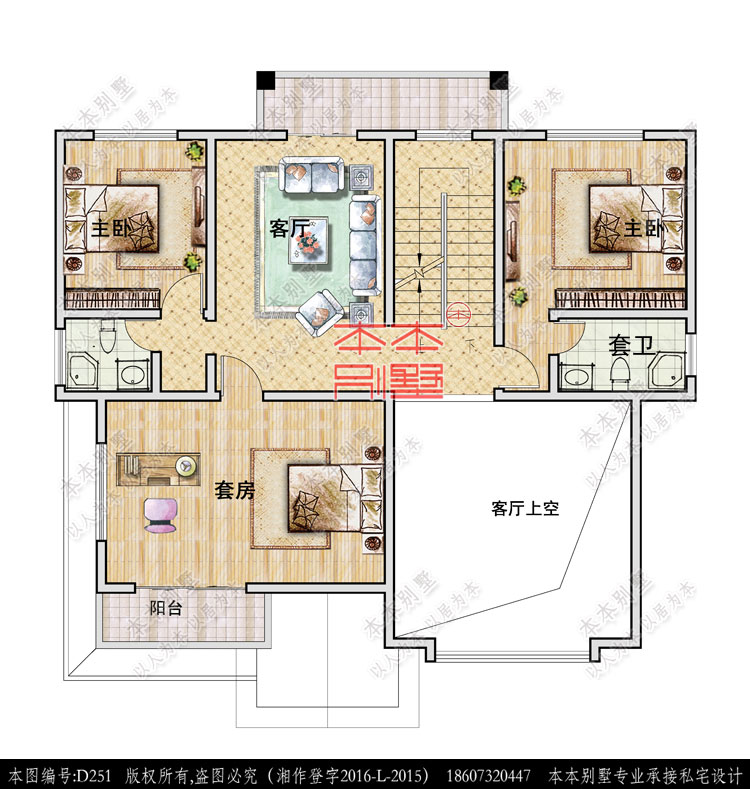

| 二層 | 家庭廳、主臥（套衛）、臥室（帶書房）、臥室、公衛、樓梯。 | |||

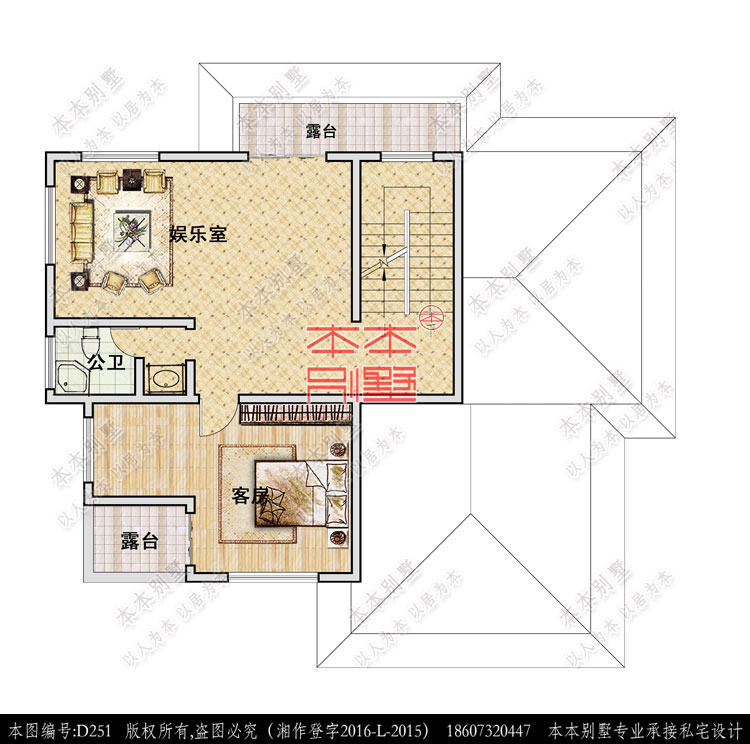

| 三層 | 臥室、娛樂室、公衛、露臺。 | |||

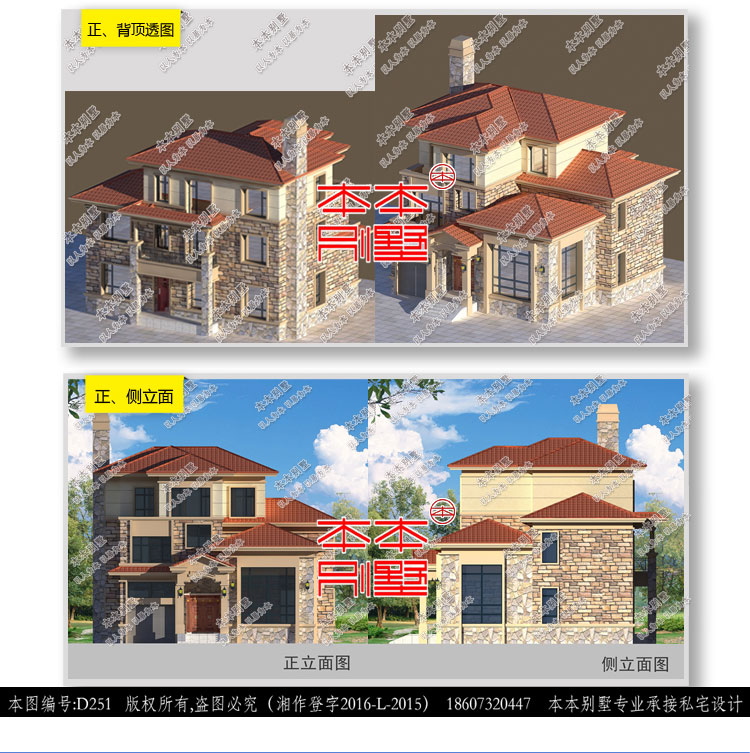

圖紙展示
