本棟別墅圖紙編號：D293

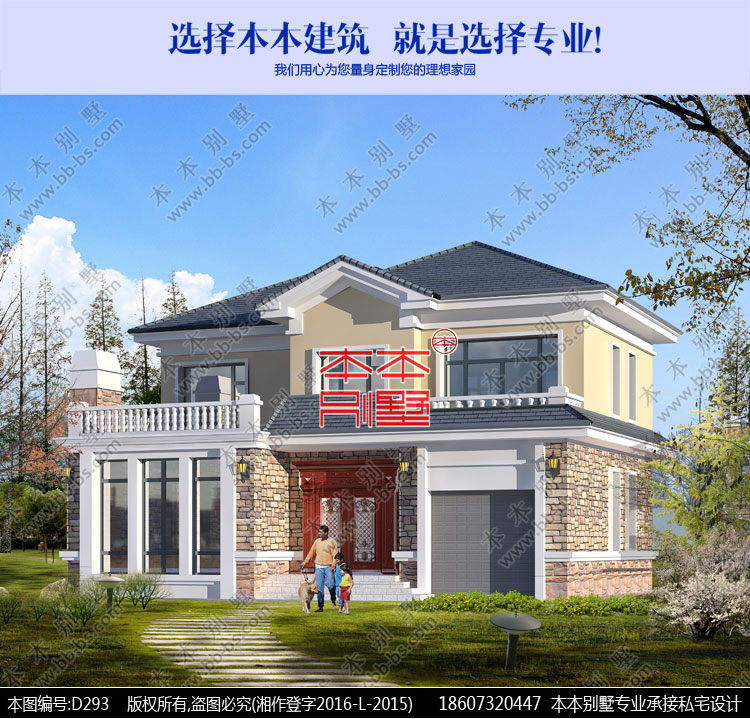

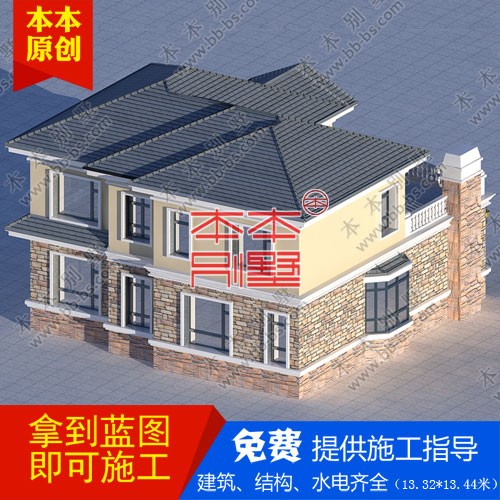

本棟別墅為二層別墅設計圖美式風格，帶車庫舒適形房屋。

　　產品信息

　　全方位了解我們放心購買

　　購買圖紙后如有任何疑問，本本建筑設計可為您提供圖紙答疑及免費專業施工技術電話指導!

　　圖紙設計參數:

　　層數：二層

　　風格：美式別墅

　　開間：13.44米

　　進深：13.44米

　　建筑面積：267平方米(一層：152平米)

　　結構形式：框架結構/磚混結構

　　規格數量：38張A3藍圖，1張效果圖(打印圖無電子版)

　　設計功能

　　一-層:門廊，堂屋，客廳，二間臥室，廚房，餐廳，公衛，樓梯。

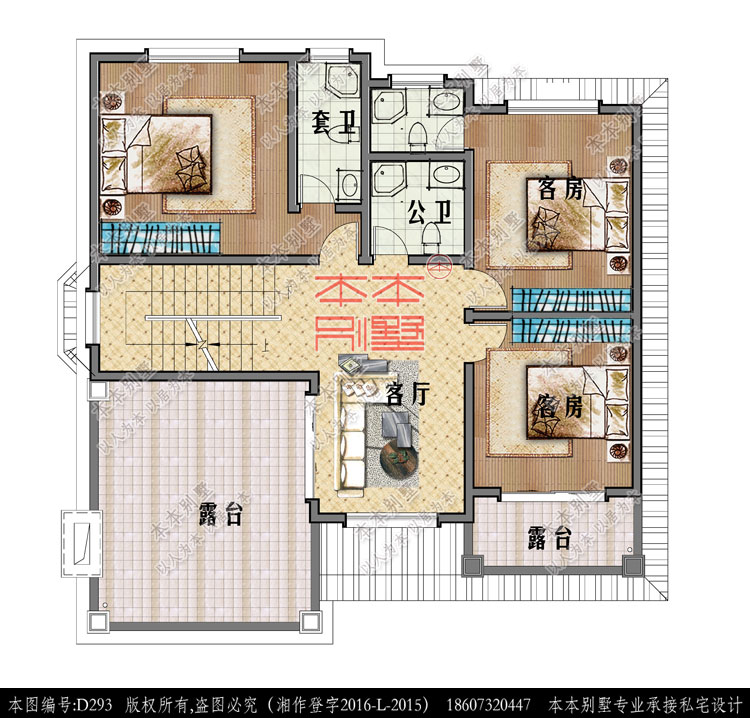

　　二層:家庭廳，二套臥室(均帶衛浴間)，臥室(帶露臺)，公衛，大露臺，樓梯。

　　圖紙?zhí)撞?/strong>

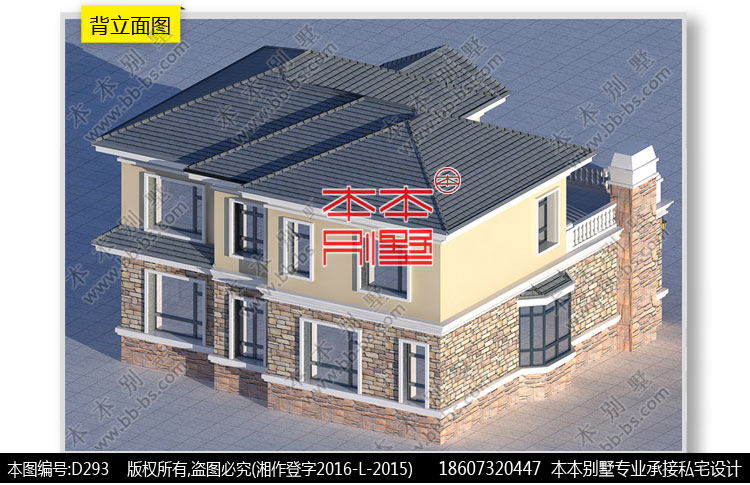

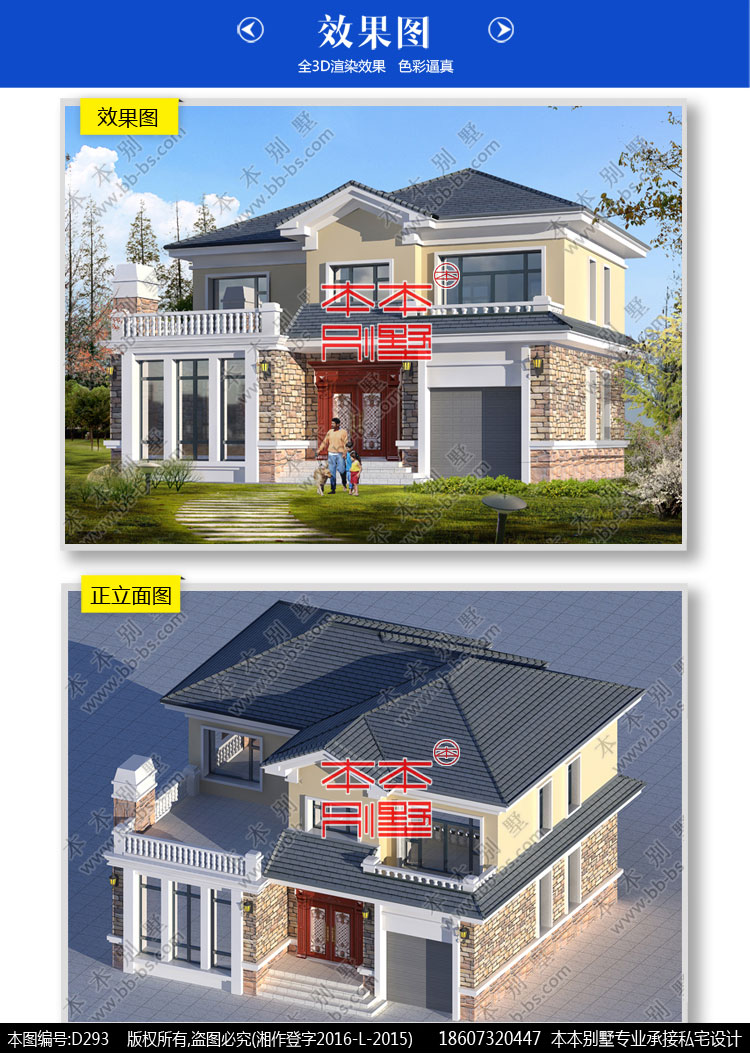

　　建筑施工圖:建筑設計說明、一層平面圖、二層平面圖、隔熱層平面圖、屋頂平面圖、正立面左立面、右立面、背立面、檐口大樣，節點大樣、剖立面、各層樓梯大樣、門窗表等大樣。

　　結構施工圖:結構設計說明，基礎平面布置圖，二層結構平面及板配筋圖，二層梁配筋圖，屋面層結構布置圖，樓梯詳圖，各層樓梯大樣圖、檐口及節點大樣。

　　給排水施工圖:給排水設計說明，一層給排水平面圖，二層給排水平面圖，屋面排水平面圖，給排水系統原理圖，衛生間給排水詳圖，化糞池大樣圖。

　　電氣施工圖:電氣設計說明，配電系統圖，一層照明平面圖，二層照明平面圖，一層插座平面圖，二層插座平面圖，一層通訊平面圖，二層通訊平面圖，接地平面圖，防雷平面。

　　注意:圖紙是全套藍圖，拿到圖紙即可立即施工，享受免費售后指導!二層別墅設計圖報價咨詢黃本本建筑設計。

　　購買須知TERMS & CONDITIONS

　　本圖紙如果用于建筑房屋，為保證建造安全，圖紙和實際地質情況吻合以及各地施工做法及水平的差異，避免因為直接使用圖紙造成的材料浪費或者返工，圖紙務必請專業人士驗證后再進行使用。

　　很多網站以光盤的形式出售圖紙，宣稱有6000多套甚至更多，請您務必慎重考慮，那些光盤里大部分只做效果圖而沒有施工圖，有CAD圖紙的設計內容也是不完整的，只是方案圖，而不是施工圖，缺少了節點圖、結構配筋圖、水電圖等等，如果您對建筑行業不了解，等收到光盤付款后發現里面圖紙不完整就于事無補了，選擇齊全的施工圖才能用于建房。

　　別墅圖紙存在一定的可復制性，不支持7天無理由退換貨，快遞送到您手中時請您先開箱驗貨，不滿意可拒簽!由于圖紙是人工打印,數量眾多，雖然我們已經嚴格審查但還是提醒您收到的圖紙中如果發現存在看不清或錯漏，請您及時聯系我們，我們會及時幫您補發一份!

　　海量室內裝修參考CAD是電子版不打印。內容為多種效果圖、多重風格和尺寸，而并非絕對匹配，只是方便您以后裝修、裝飾參考用。買家收到貨后確認收貨好評后截圖給客服獲取。

　　發貨詳情

　　發貨快遞:本店默認快遞為順豐，若順豐不到，可轉發圓通、EMS，也可聯系客服備注。

　　發貨時間: 16:30前訂單當天發貨，周末正常發貨。

　　注:節假日發貨時間另行通知。若遇不可抗力，如打印機損壞、斷網、停電等,訂單發貨時間可能會出現延誤，懇請理解!

　　溫馨提示

　　尺寸和平面布局是整套圖紙的設計基礎，和任何一個工種(效果圖、建筑圖、結構圖、水電圖)的圖紙都是環環相扣的，修改一處，后續所有圖紙都需要作對應地修改，工作量巨大，并且容易出錯，所以成品圖紙只能在尺寸變動不大的情況下免費修改平面圖，其他工種圖紙不提供修改，些時客戶收到的圖紙只能作為參考，不能直接用于施工;同時，如您需要整套圖紙按照您提供的尺寸來做，請聯系客服，溝通定制費用! (重新制作圖紙涉及到重新安排設計師，通常一套圖紙 下來需要至少5位設計師通力完成)。
