私人別墅設計歐式農村別墅設計圖三層農村住宅設計圖
圖紙編號： D296
寶貝價格：1398 元
層 數：三層別墅
結構形式：不限
開間：12.44m
進 深：12.9m
占地面積：125㎡
建筑面積：330㎡
建筑風格：簡歐風格
本棟別墅圖紙編號：D296
本棟為三層歐式大氣別墅，多套套房，舒適漂亮。
| 設計功能 | ||||

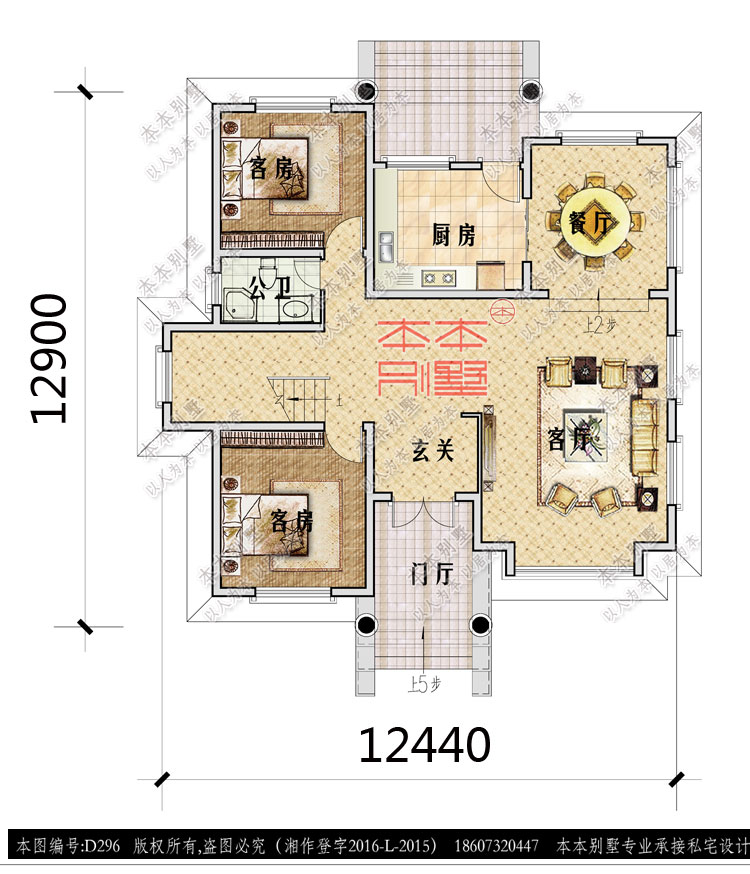

| 一層 | 玄關，客廳（錯層），二間臥室，廚房，餐廳，公衛，樓梯，后門。 | |||

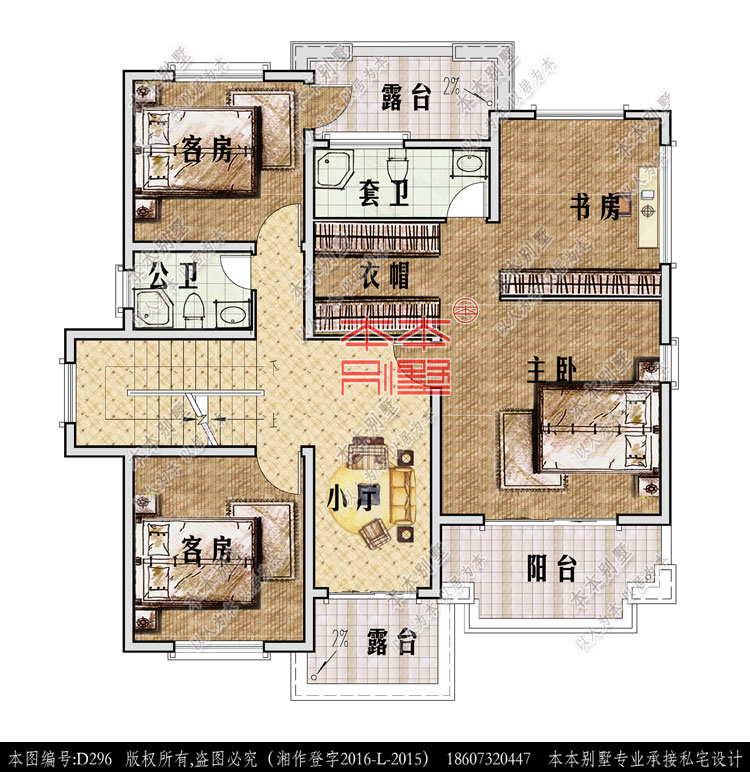

| 二層 | 茶室，主臥（帶書房，衣帽間，套衛，露臺），二間臥室，公衛，陽臺，露臺。 | |||

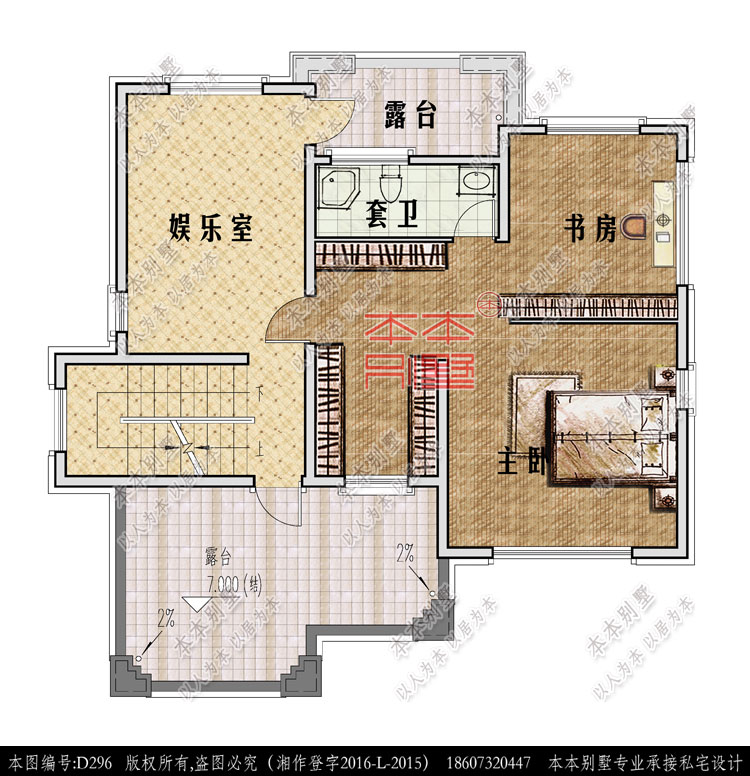

| 三層 | 主臥（帶書房，衣帽，套衛），娛樂室，二露臺。 | |||
| 圖紙內容 | ||||
| 建筑施工圖 | 建筑設計說明、一層平面圖、二層平面圖、三層平面圖、隔熱層平面圖、屋頂平面圖、正立面，左立面、右立面、背立面、檐口大樣，節點大樣、剖立面、各層樓梯大樣、門窗表等大樣。 | |||
| 結構施工圖 | 結構設計說明，基礎平面布置圖，二層結構平面及板配筋圖，二層梁配筋圖，三層結構平面及板配筋圖，三層梁配筋圖，屋面層結構布置圖，樓梯詳圖，各層樓梯大樣圖、檐口及節點大樣。 | |||
| 給排水施工圖 | 給排水設計說明，一層給排水平面圖，二層給排水平面圖，三層給排水平面圖，屋面排水平面圖，給排水系統原理圖，衛生間給排水詳圖，化糞池大樣圖。 | |||
| 電氣施工圖 | 電氣設計說明，配電系統圖，一層照明平面圖，二層照明平面圖，三層照明平面圖，一層插座平面圖，二層插座平面圖，三層插座平面圖，一層通訊平面圖，二層通訊平面圖，三層通訊平面圖，接地平面圖，防雷平面。 | |||
圖紙展示
